Kozmik Işınlar ve Muon Üretimi

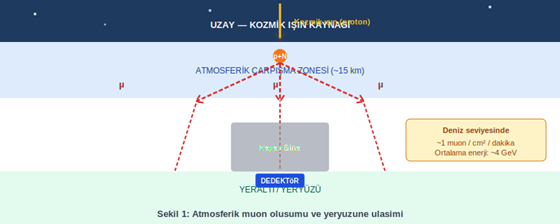

Evrenin derinliklerinden gelen yüksek enerjili protonlar ve ağır çekirdekler, Dünya atmosferinin üst katmanlarına (~15 km yükseklik) çarpar.
Bu çarpışmalar, pion ve kaon adı verilen kararsız parçacıklar üretir. Bu parçacıklar çok kısa sürede bozunarak muon ve nötrinolara dönüşür.
Muon, elektrona benzer ama ~207 kat daha ağır bir temel parçacıktır. Özel görelilik etkisi sayesinde (zaman genişlemesi) kısa yarı ömrüne (~2.2 µs) rağmen yeryüzüne ulaşır.
Muonun Madde ile Etkileşimi
Muonlar madde içinden geçerken iki temel etki yaratır:
- Enerji kaybı (iyonizasyon): Muon, madde içinden geçerken enerji bırakır. Yoğun ve ağır maddeler daha fazla enerji emer.
- Coulomb saçılması: Atomik çekirdeklerin elektrik alanı, muonu hafifçe saptırır. Saçılma miktarı Z² ile orantılıdır — yani çekirdek ne kadar ağırsa, saçılma o kadar büyük olur.
Neden Bu Kadar Derine İşler?
Standart X-ray ve gama ışınlarının tersine, muonlar son derece yüksek enerjiye sahiptir. Deniz seviyesinde ortalama ~4 GeV enerjili bir muon,
onlarca metre beton veya kaya içinden geçebilir. Bu özellik, muon tomografisini diğer tahribatsız muayene yöntemlerinden köklü biçimde ayırır.
| Muon Enerjisi |
Betonda Menzil |
Kayada Menzil |
Uygulama |
| 100 MeV |
~30 cm |
~20 cm |
Sığ yapı analizi |
| 500 MeV |
~2.5 m |
~1.5 m |
Bina içi görüntüleme |
| 1 GeV |
~8 m |
~5 m |
Sığ jeoloji |
| 4 GeV (ortalama) |
~40 m |
~25 m |
Maden arama |
| 10 GeV |
~120 m |
~80 m |
Derin jeoloji |
| Muon enerjisine göre madde içinde menzil (25°C, yoğunluk: beton 2.3 g/cm³, kaya 2.7 g/cm³) |

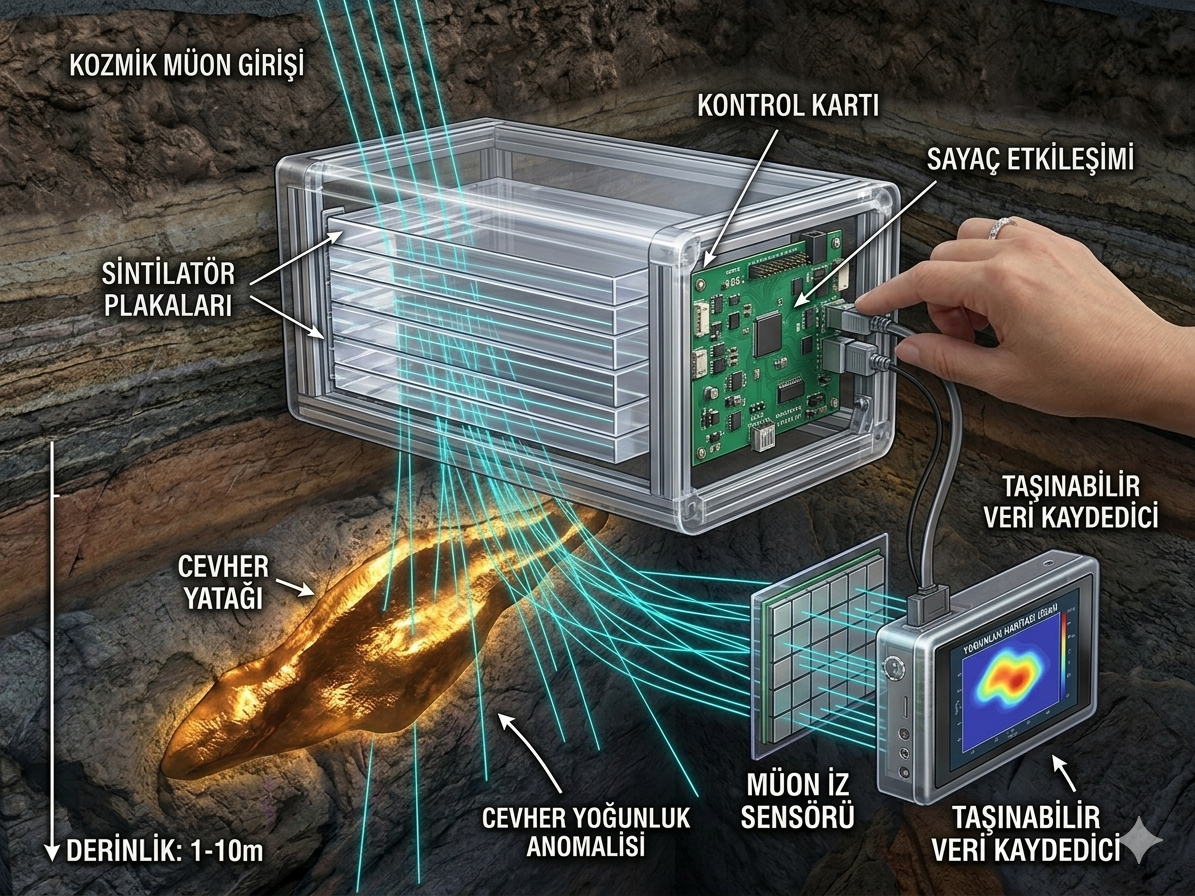

Dedektör Sistemi

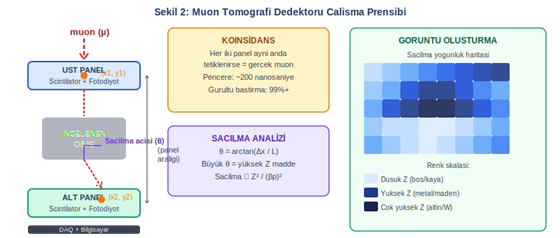

Temel Çalışma Prensibi
Sistem, üst üste yerleştirilmiş iki algılama panelinden oluşur. Her panel, içinden geçen muonun konumunu ve zamanını kaydeder.
İki panelin eş zamanlı tetiklenmesi (koinsidans) gerçek bir muon geçişini işaret eder; bu yöntemle elektronik gürültü ve arka plan radyasyonu
büyük ölçüde bastırılır.
Algılama Katmanları
Her algılama paneli iki ana bileşenden oluşur:
- Scintillatör malzeme: Muon geçişinde foton (ışık) üretir. Plastik scintillatörler, muonların bıraktığı enerjiyi görünür ışığa dönüştürür.
- Fotodiyot dizisi: Scintillatörden çıkan fotonları elektrik sinyaline çevirir. Dizinin her elemanı farklı bölgeden gelen ışığı kaydeder;
bu sayede çarpma konumu yüksek doğrulukla belirlenir.
Konum Belirleme
Sistem her muon için şu bilgileri kaydeder: üst paneldeki çarpma koordinatı (x₁, y₁), alt paneldeki çarpma koordinatı (x₂, y₂) ve her iki panelin
tetiklenme zamanı. Bu verilerden muonun geliş açısı hesaplanır ve ışın uzatma yöntemiyle geçtiği yol boyunca olası saçılma noktası belirlenir.
PoCA (Point of Closest Approach) algoritması, gelen ve giden muon izlerini karşılaştırarak saçılmanın gerçekleştiği noktayı ve saçılma büyüklüğünü hesaplar.
Yüksek saçılma, yüksek Z maddenin bulunduğuna işaret eder.
Tespit Edilebilen Madenler
Aşağıdaki tablo, muon tomografisi ile tespit edilebilen başlıca madenleri ve metalleri, tespit gücü ve minimum ölçüm süresiyle birlikte vermektedir.
Süreler; mevcut sistemimizin iki panelli konfigürasyonu, 1 metre ölçüm mesafesi ve yeterli istatistik için gereken minimum koşulları esas almaktadır.
| Maden/Element |
Sembol |
Z |
Tespit Gücü |
Min. Süre |
Uygulama |
| Altın |
Au |
79 |
Mükemmel ★★★★★ |
2 saat |
Maden arama, güvenlik |
| Platin |
Pt |
78 |
Mükemmel ★★★★★ |
2 saat |
Değerli metal tespiti |
| Kurşun |
Pb |
82 |
Mükemmel ★★★★★ |
1 saat |
Radyasyon kalkanı, yapı |
| Tungsten |
W |
74 |
Çok İyi ★★★★☆ |
2 saat |
Nadir maden arama |
| Bizmut |
Bi |
83 |
Mükemmel ★★★★★ |
2 saat |
Endüstriyel uyg. |
| Uranyum |
U |
92 |
Mükemmel ★★★★★ |
1 saat |
Nükleer güvenlik |
| Toryum |
Th |
90 |
Mükemmel ★★★★★ |
1 saat |
Radyoaktif madde |
| Civa |
Hg |
80 |
Mükemmel ★★★★★ |
2 saat |
Endüstriyel tespit |
| Gümüş |
Ag |
47 |
İyi ★★★☆☆ |
4 saat |
Değerli metal |
| Kalay |
Sn |
50 |
İyi ★★★☆☆ |
4 saat |
Cevher arama |
| Antimon |
Sb |
51 |
İyi ★★★☆☆ |
4 saat |
Maden arama |
| Baryum |
Ba |
56 |
İyi ★★★☆☆ |
4 saat |
Mineral tespiti |
| Sezyum |
Cs |
55 |
İyi ★★★☆☆ |
4 saat |
Nükleer |
| Gadolinyum |
Gd |
64 |
İyi ★★★☆☆ |
3 saat |
Nadir toprak |
| Neodimyum |
Nd |
60 |
İyi ★★★☆☆ |
4 saat |
Nadir toprak, magnet |
| Disprosyum |
Dy |
66 |
İyi ★★★★☆ |
3 saat |
Nadir toprak |
| Lutesyum |
Lu |
71 |
İyi ★★★★☆ |
3 saat |
Nadir toprak |
| Yterbiyum |
Yb |
70 |
İyi ★★★★☆ |
3 saat |
Nadir toprak |
| Bakır |
Cu |
29 |
Orta ★★☆☆☆ |
8 saat |
Maden, kablo |
| Çinko |
Zn |
30 |
Orta ★★☆☆☆ |
8 saat |
Cevher arama |
| Nikel |
Ni |
28 |
Orta ★★☆☆☆ |
8 saat |
Maden arama |
| Kobalt |
Co |
27 |
Orta ★★☆☆☆ |
10 saat |
Nadir maden |
| Demir |
Fe |
26 |
Orta ★★☆☆☆ |
8 saat |
Yapısal analiz |
| Molibden |
Mo |
42 |
Orta ★★★☆☆ |
6 saat |
Cevher tespiti |
| Mangan |
Mn |
25 |
Zayıf ★☆☆☆☆ |
24+ saat |
Sınırlı uygulama |
| Krom |
Cr |
24 |
Zayıf ★☆☆☆☆ |
24+ saat |
Sınırlı uygulama |
| Titanyum |
Ti |
22 |
Zayıf ★☆☆☆☆ |
24+ saat |
Çok zayıf sinyal |
| Vanadyum |
V |
23 |
Zayıf ★☆☆☆☆ |
24+ saat |
Çok zayıf sinyal |
Tespit süreleri, panel sayısı artırılarak ve yapay zeka görüntü iyileştirme algoritmaları
kullanılarak önemli ölçüde kısaltılabilir. 16 panel dizisi ile verilen süreler 8-10 kat
azalmaktadır. Yapay zeka entegrasyonu ek 5-20 kat iyileştirme sağlayabilmektedir.
Tespit Edilemeyen Madenler
(Z < 15, düşük yoğunluklu maddeler)
Organik Maddeler: Ahşap, kağıt, karton, tekstil; Organik yakıt (kömür, petrol ürünleri).
Polimerler / Plastik: Polietilen (PE), Polipropilen (PP), PVC; Kompozit malzemeler.
Diğer: Su, sıvı maddeler; Biyolojik dokular; Cam, seramik (çok zayıf sinyal); Alüminyum (sınırda, zayıf).
Sonuç
Muon tomografisi, kozmik kaynaklı parçacıkların sağladığı doğal ve bedelsiz ışınım kullanılarak gerçekleştirilen, tamamen tahribatsız bir görüntüleme teknolojisidir.
Yüksek atomik numaralı elementleri (Z > 25) yüksek kontrastla görüntüleyebilme özelliği, bu teknolojiyi değerli maden arama, yapısal analiz ve güvenlik uygulamaları için
ideal kılmaktadır.
Bilgibiz Ltd. Şti. tarafından geliştirilen sistem kompakt tasarımı, gerçek zamanlı veri işleme kapasitesi ve yapay zeka entegrasyonu ile
sektörün ihtiyaç duyduğu hız ve hassasiyet gereksinimlerini karşılamaktadır.
Altın, tungsten, nadir toprak elementleri ve diğer stratejik metallerin tespitinde kanıtlanmış fizik prensiplerini kullanan bu sistem,
Türkiye'nin yeraltı kaynak potansiyelinin daha etkin değerlendirilmesine önemli katkı sağlayacaktır.
